توضیحات محصولات

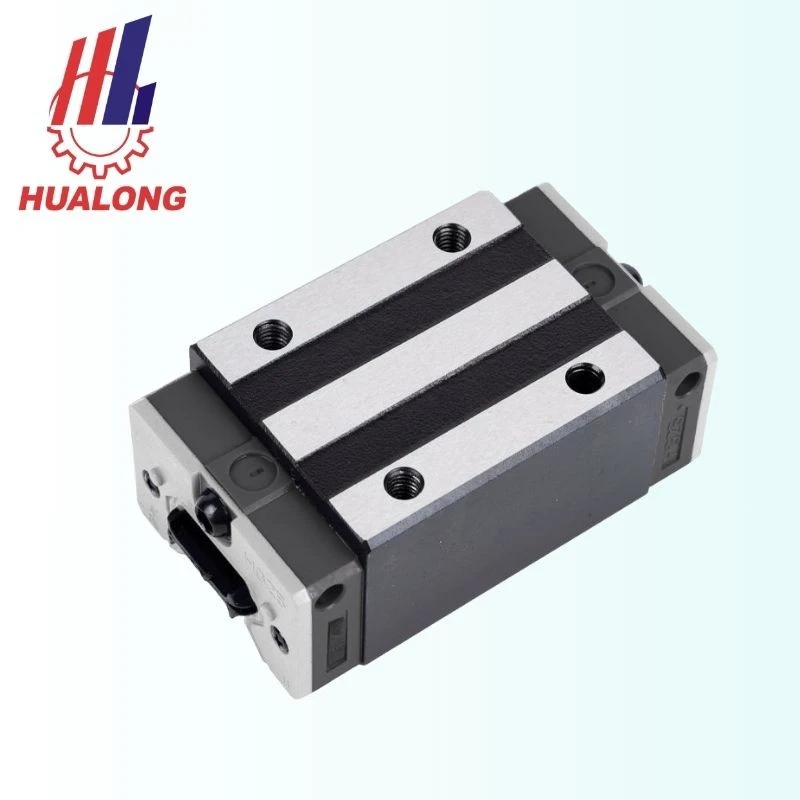

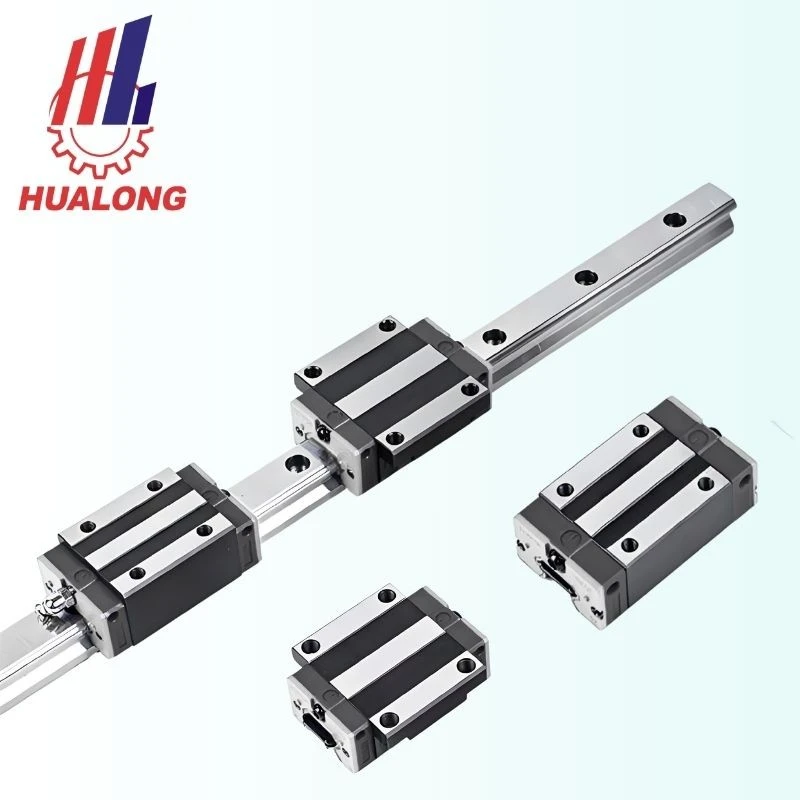

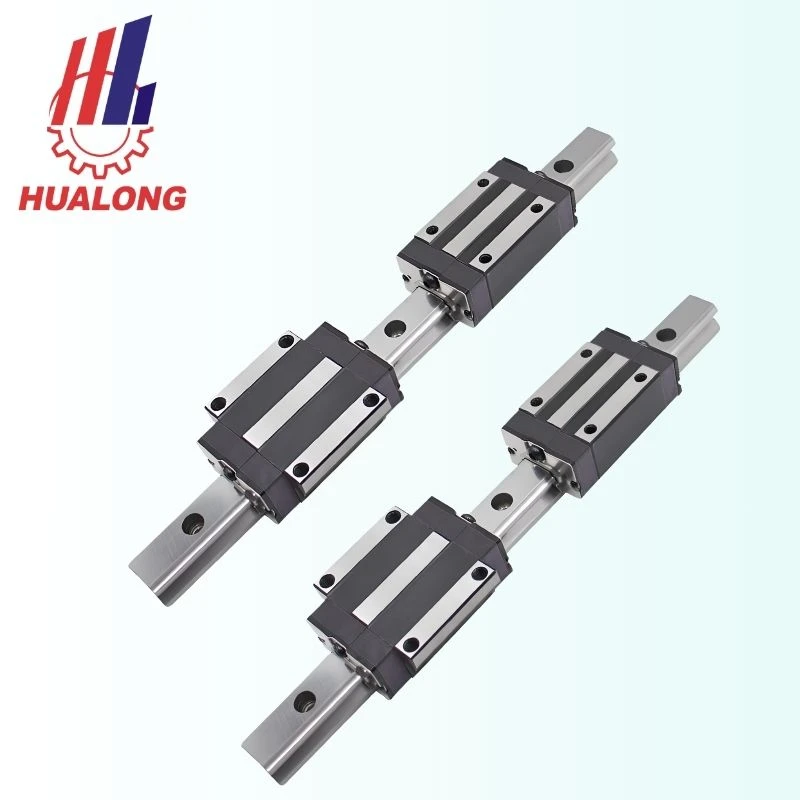

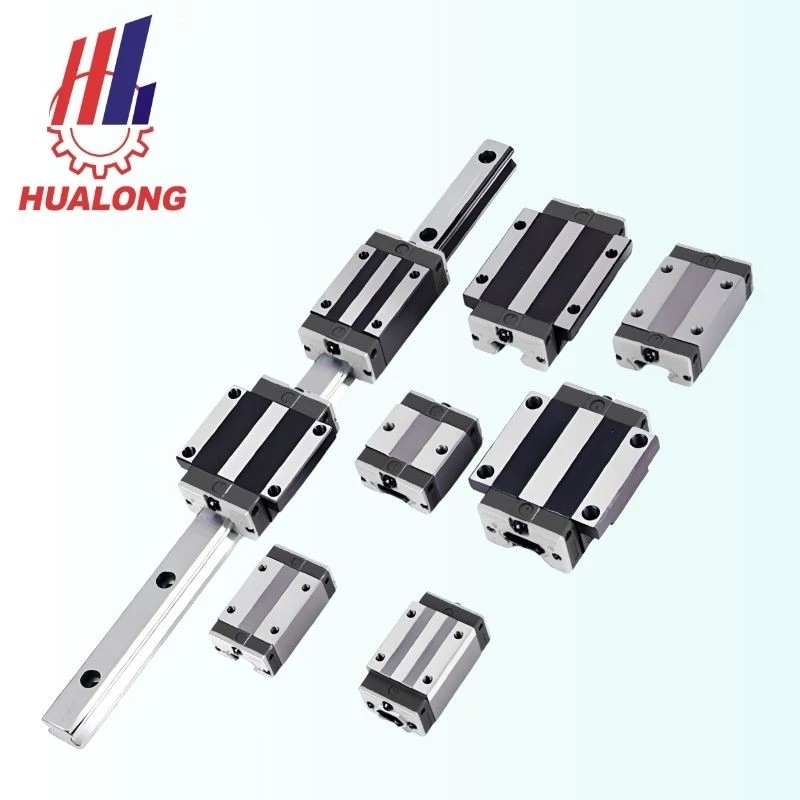

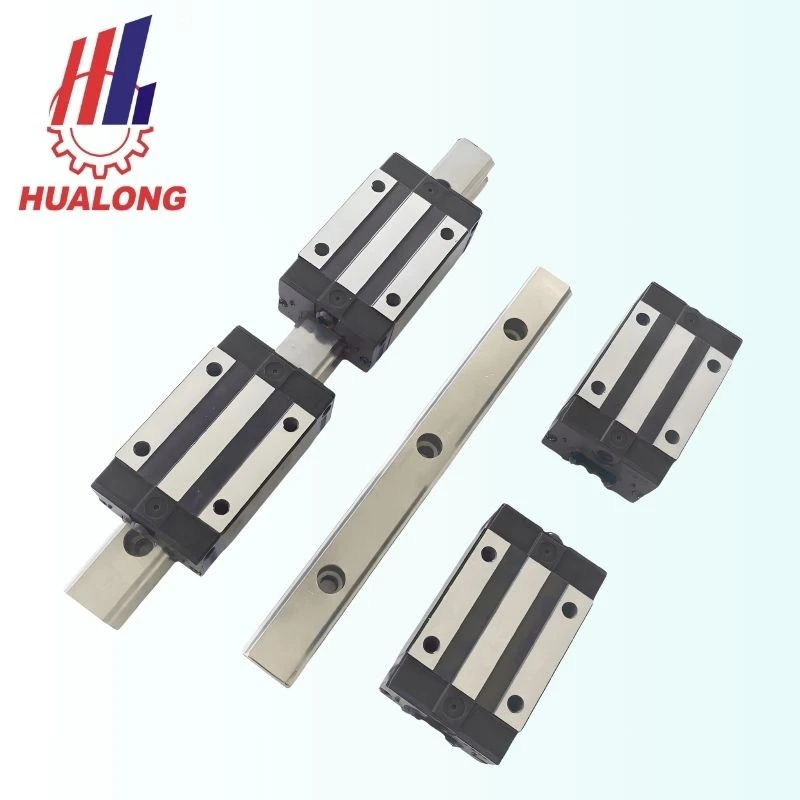

راهنما خطی
تحت شرایط ستون مکانیزم قفل دستگاه برش سنگین و قالب گیری تزریقی 500 کیلوگرمی، تجهیزات نیاز به تحمل بار 30 تنی به مدت 24 ساعت دارد. راهنماهای خطی نوع توپ به دلیل محدودیت های ساختاری قادر به تحمل بار نیستند. راهنمای خطی غلتکی HRG یک راه حل جایگزین از طریق ارتقاء ساختاری است.
این محصول به جای تماس با نقطه توپ فولادی از تماس با خط غلتکی استوانه ای استفاده می کند که سطح تماس یک واحد را حدود 20 برابر افزایش می دهد. بار دینامیکی محصولات با اندازه بزرگ از 150 کیلو نیوتن فراتر می رود، و آنها از آرایش غلتکی 45 درجه چهار ستونی با سفتی کلی تا 1200 نیوتن بر متر استفاده می کنند.
دو نوع لغزنده وجود دارد: نوع فلنج HRG F و نوع مربع HRG S.
نوع فلنج: سوراخهای مخصوص پیچ در سطح بالایی برای نصب قفل، سازگار با شیارهای T شکل و صفحات رزوهدار{0}}.
مربع: ساختار سوراخ از پایین، معمولا برای پایه های ماشین ابزار با استحکام بالا و قاب های جوش استفاده می شود.
طراحی فوق به طور کامل الزامات سختگیرانه برش سنگین، شکل دهی آهنگری و تجهیزات اتوماسیون سنگین-را برآورده می کند.
راهنمای نامگذاری مدل سری HRG
کد HRG اندازه، نوع حمل، کلاس پیش بارگذاری و درجه دقت را برای مشخصات سفارش مشخص می کند.
کد سری HRG:
راهنمای خطی غلتکی، با استفاده از ساختار تماس خطی استوانه ای.
مشخصات 25/30/35/45/55/65:عرض ریل راهنما (میلی متر) را نشان می دهد.
01
بلوک کشویی نوع F/S:
F: نوار لغزنده فلنج، دهانه بالا، نصب قفل شده
S: نوار لغزنده مربع، طراحی از طریق سوراخ، قفل پایین
02
طول اسلاید C/CL:
ج: نوار لغزنده کوتاه استاندارد
CL: لغزنده گسترده، مجموعه های متعدد گردش غلتکی داخلی، مقاومت قوی تر در برابر لحظه واژگونی.
03
درجه پیش بارگیری C1/C2:
C1: پیش بارگذاری متوسط، پیکربندی شکاف صفر
C2: پیش بارگذاری سنگین، فاصله منفی تداخل، مناسب برای سختی بالا و شرایط کاری سخت
04
سطح دقت H/P/SP/UP:
H: پیشرفته
P: درجه دقیق
SP: درجه دقیق فوق العاده
UP: درجه دقت فوق العاده بالا
05
تحلیل فنی
این اصل که تماس غلتکی بر تماس با توپ در شرایط بار سنگین برتری دارد:
توپ و مسیر مسابقه به صورت تئوری تماس نقطه ای هستند و تنش تماس با ریشه مکعب بار متفاوت است. غلتکهای استوانهای سازههای تماسی خطی هستند و تنش فقط با ریشه دوم بار تغییر میکند. تحت شرایط قطر بیرونی غلتشی یکسان، به منظور دستیابی به همان حد تنش تماسی هرتز، ظرفیت باربری نوع غلتکی Linear Guideway می تواند به 2.5 تا 3 برابر بیشتر از راهنمای ساچمه برسد. این نوع مزیت عملکرد از طریق بهبود مواد به دست نمی آید، بلکه مزیت هندسی ذاتی است که توسط شکل ساختاری خود غلتک ایجاد می شود.
راهنمای انتخاب سری HRG
راهنمای غلتکی HRG: مرجع تصمیم گیری برای انتخاب تجهیزات سنگین
به مهندس انتخاب:
این یک کپی از صفحه محصول وب سایت رسمی نیست. وب سایت رسمی معرفی می کند که HRG چیست، اما در اینجا فقط باید به سه سوال پاسخ داد: آیا دستگاه من باید از غلتک استفاده کند؟ از کدام مدل باید استفاده کرد؟ با تغییر به HRG چقدر می توان در هزینه و زمان صرفه جویی کرد؟
| پارامتر |
نوع فلنج HRG F
|
میدان HRG S
|
راهنمای انتخاب
|
| روش نصب | نصب قفل بالا | قفل پایین | میز کار سازگاری نوع فلنج؛ بدنه تخت جاسازی شده تطبیقی مربع شکل |
| مشخصات اسلاید | استاندارد C/Extended CL | استاندارد C/Extended CL | نسخه توسعه یافته CL گشتاور استاتیک را 45٪ -60٪ افزایش می دهد. |
| سطح پیش فشرده سازی | پیش بارگذاری متوسط C1 / پیش بارگذاری سنگین C2 | همان سمت چپ | تجهیزات سنگین عمومی C1، C2 برای استحکام بالا و شرایط کاری سخت استفاده می شود |
| محدودیت سرعت خط روغن کاری | 60 متر در دقیقه | 60 متر در دقیقه | روغن کاری اختیاری، حداکثر سرعت کارکرد 120 متر در دقیقه |
| بار استاتیک HRG35 | 102 کیلونیوتن | 102 کیلونیوتن | فلنج با مشخصات یکسان و بار مربعی سازگار است |
| سناریوهای قابل اجرا | میز کار CNC، تیرآهن متقاطع دروازه ای | صفحه دینامیک قالب گیری تزریقی، لغزنده مهر زنی | -- |
بررسی اجمالی ساختار محصول
مجموعه کالسکه HRG شامل:
1. بدنه لغزنده فولاد آلیاژی سخت شده (نوع فلنجی یا مربعی).
2. چهار مدار غلتکی استوانه ای مستقل، غلتک های سنگ زنی دقیق سطح G5 (تحمل قطر ± 0.25 میکرومتر، گردی ± 0.13 میکرومتر).
3. زنجیر نگهدارنده غلتک پلیمری برای جلوگیری از تماس غلتک ها با یکدیگر.
4. مهر و موم جانبی PTFE کامل و مهر و موم انتهایی، خراش دهنده فلزی اختیاری برای آلودگی محیط زیست.
5. پورت های تزریق گریس روانکاری در دو انتها، مجهز به اتصالات گریس M6 × 1 به عنوان استاندارد.
6. راه آهن آلیاژی سخت شده، سنگ زنی مشخصات راه آهن. ریل راهنما طبق مشخصات، الگوهای پیچ و مهرههای سوراخدار با فاصله 40 تا 80 میلیمتر را ارائه میکند، و نسخههای سوراخ فرورفته را میتوان در صورت درخواست ارائه کرد.
ویژگی ها
1. ظرفیت تحمل بار 2.5 تا 3 برابر یک بلبرینگ است
غلتک و ریل راهنما در تماس کامل با طول تماس موثر 4-8 میلی متر هستند. آنها همچنین دارای 35 مشخصات هستند، با بار دینامیکی HRG 49.5 کیلونیوتن و بار استاتیکی 102 کیلونیوتن، که بیش از دو برابر بیشتر از بلبرینگ است. این یک ارتقاء مادی نیست، این یک مزیت ذاتی ساختار هندسی است. تست واقعی: پس از تغییر به HRG برای یک ماشین فرز دروازه ای خاص، عمر ابزار با همان عمق برش 30٪ افزایش یافت و چرخه نگهداری از 3 ماه به 6 ماه افزایش یافت.
2. دو نوع لغزنده روی یک ریل راهنما مخلوط شده اند
نوع فلنج (پیچ قفل بالا) میز کار ثابت؛ مربع شکل (سوراخ پایین فرورفته) که در شیار ماشین ابزار تعبیه شده است. دو نوع لغزنده روی یک ریل راهنما اجرا می شوند و بخش مسیر و چرخه غلتکی کاملاً قابل تعویض هستند. روش های متداول صرفه جویی در هزینه که توسط مشتریان استفاده می شود: استفاده از میز کار از نوع فلنج، ستون نوع مربعی، به اشتراک گذاری یک ریل راهنما، تنها یک نوع قطعات یدکی و جداسازی قطعات نیز راحت است.
3. زنجیر نگهدارنده پلاستیکی، صدای کم 6-8 دسی بل
برای جلوگیری از اصطکاک بین غلتک ها، زنجیر جدا کننده غلتک ها را نگه دارید. پیش از این، ساختار غلتکی با بارگیری کامل پس از استفاده طولانی مدت، فریاد می زد و گرمای شدید ایجاد می کرد. ما آزمایش کردهایم که در شرایط کاری یکسان، نویز HRG 6-8 دسی بل کمتر است و افزایش و کاهش دما 30٪ است. یک مشتری خاص ماشین قالب گیری تزریقی دستگاه را 24 ساعت شبانه روز متوقف نمی کند. در ابتدا باید هر 2 ماه یکبار برای پر کردن گریس روان کننده توقف می کردند، اما اکنون به 8 ماه افزایش یافته است.
4. صلبیت بالا: تغییر شکل<5 μ m under a cutting force of 2 kN
C2 پیش بارگیری سنگین HRG65، سفتی عمودی 1200 N/μm، سفتی افقی 980 N/μm. تست شده بر روی ستون مرکز ماشینکاری افقی: نیروی برش 2 کیلو نیوتن، تغییر شکل نوک ابزار در 5 میکرو متر کنترل می شود، پردازش دسته ای 600 قطعه به طور مداوم، تحمل پایدار 0.008 ± میلی متر.
مزایای رقابتی
مزایای ما
قابلیت تعویض اندازه جهانی
فاصله سوراخ نصب، سطح مقطع بدنه راهنما و ابعاد لغزنده راهنماهای خطی غلتکی HRG به طور دقیق با راهنماهای خطی غلتکی HIWIN و AKD مطابق با فلنج و لغزنده مربعی محک زده شده است. هنگامی که مراکز ماشینکاری و ماشین های مهر زنی مجهز به این دو نوع ریل راهنمای وارداتی اصلاح می شوند، نیازی به تعویض سوراخ، پیچ یا تنظیم صفحه مرجع تجهیزات نیست. آنها را می توان به طور مستقیم با ریل های راهنمای خطی HRG جایگزین کرد. جدول کامل اندازه قابل تعویض برای شش مشخصات اصلی را می توان در هر زمان ارائه کرد.
کنترل هزینه غلتک های خود تولید شده
کارگاه پوتیان کارخانه ما در فوجیان به طور مستقل غلتک های سنگ زنی بدون مرکز را با دقت سطح G5 توسعه داده و پردازش می کند: تحمل قطر ± 0.25 میکرومتر، گردی ± 0.13 میکرومتر. غلتک های خریداری شده توسط همتایان توسط دو لایه واسطه مشخص می شوند و ما خودمان آنها را بدون هیچ گونه حق بیمه متوسط تولید می کنیم. هزینه خرید پایانی محصولات با مشخصات مشابه 25 تا 40 درصد کمتر از برندهای وارداتی است.
مجموعه کامل مدارک صلاحیت
این کارخانه دارای گواهینامه ISO9001:2015 است و برای هر سفارش دارای گواهینامه مکانیکی CE است. اسناد استاندارد: EN10204 3.1 فهرست مواد، گواهی حفاظت از محیط زیست RoHS. گزارش دقت اندازه گیری تداخل سنج لیزری برای سطح دقت P و سطح دقت فوق العاده SP.
سناریوهای کاربردی
چرا Hualong را برای راهنمای خطی خود انتخاب کنید؟
سنگ زنی غلتکی خود توسعه یافته، با کیفیت قابل کنترل در منبع:همه غلتک ها با استفاده از تجهیزات سنگ زنی بدون مرکز کارخانه ما، با دقت سطح G5، ماشین کاری دقیق انجام می شوند. اکثر همتایان ما لوازم جانبی استاندارد غلتک را به صورت خارجی خریداری می کنند و ما به طور مستقل اجزای اصلی نورد را تولید می کنیم. ما به شدت سه شاخص کلیدی گردی غلتک، تحمل و صافی سطح را کنترل می کنیم که به طور مستقیم طول عمر و عملکرد نویز عملکرد راهنماهای خطی را تعیین می کند.
دو بدنه کشویی جهانی، نصب انعطاف پذیر و ذخیره موجودی:
راهنمای غلتکی HRG می تواند لغزنده های فلنجی و مربعی را روی همان راهنما مطابقت دهد. میز کار از لغزنده های نوع فلنجی و ستون از لغزنده های مربعی استفاده می کند که یک ریل راهنما را به اشتراک می گذارند. قطعات یدکی جهانی هستند و فرآیند تعمیر و نگهداری یکپارچه است و هزینه موجودی قطعات یدکی مشتری را تا حد زیادی کاهش می دهد.
تعویض با یک کلیک مدل های HIWIN و AKD
تیم فنی یک جدول مقایسه اندازه مشخصات کامل برای HIWIN و AKD ایجاد کرده است که هر 6 مشخصات محصول HRG را پوشش می دهد. مشتریان فقط باید مدل برند فعلی را ارائه دهند، بازخوردی در مورد مدلهای جایگزین معادل در عرض 1 روز کاری ارائه دهند و نقشههای CAD و دادههای تأیید سوراخ نصب را ارائه دهند.
تولید انعطاف پذیر در مقیاس بزرگ
کارخانه فوجیان دارای یک خط تولید راهنمای غلتکی اختصاصی است که هم نمونه های مقیاس کوچک و چند مشخصات و هم سفارشات تولید در مقیاس بزرگ را در نظر می گیرد.
زمان تحویل قابل کنترل
مشخصات استاندارد موجود در انبار ظرف 2 تا 3 روز کاری ارسال می شود. طول ریل راهنمای سفارشی و پارامترهای پیش بارگیری را می توان ظرف 10 تا 15 روز تحویل داد. خرید انبوه را می توان برای حمل و نقل دریایی FCL/LCL ترتیب داد و شرایط حمل و نقل در بنادر بزرگ جهانی قابل مذاکره است.
گواهینامه ISO9001:2015 و گواهی ردیابی مواد EN10204 3.1
هر دسته از محمولههای راهآهن خطی دارای گواهینامه اصلی مواد است و میتوان فولاد را به شماره کوره کارخانه فولاد ردیابی کرد. این گواهی به صورت استاندارد با کالاها بدون هزینه اضافی ارائه می شود و الزامات ممیزی زنجیره تامین انطباق تولید کنندگان تجهیزات سنگین و سازندگان نهایی را برآورده می کند.
سوالات متداول
Q1: آیا باید از غلتک یا بلبرینگ برای این دستگاه استفاده کنم؟
پاسخ: ابتدا نوع بار را در نظر بگیرید: بار ضربه ای (مهرزنی، آهنگری)، بار سنگین مداوم (قفل کردن دستگاه قالب گیری تزریقی، دروازه بزرگ)، و غلتک را انتخاب کنید. یک خط هندلینگ/مونتاژ که بر موقعیت یابی سریع و بار سبک تمرکز دارد، با انتخاب کافی بلبرینگ.
Q2: انتخاب HRG چقدر می تواند در هزینه صرفه جویی کند؟
A: هزینه تهیه: 25-40٪ کمتر از مارک های وارداتی (غلتک های خود تولید، بدون حق بیمه متوسط)
هزینه تبدیل: HIWIN/THK را مستقیماً با موقعیتهای سوراخ ثابت و بدون نیاز به اصلاح ماشین جایگزین کنید.
هزینه نگهداری: پیش بارگیری سنگین C2 + حفظ ساختار زنجیره، چرخه تعمیر و نگهداری مشتری خاص ماشین قالب گیری تزریقی از 2 ماه به 8 ماه افزایش یافته است.
Q3: آیا دقت و استحکام برای شرایط کاری من کافی است؟
داده های اندازه گیری شده در سطح ماشین را ارائه دهید. مشتری یک مرکز ماشینکاری افقی خاص: HRG65، پیش بارگذاری C2، نیروی برش 2 کیلونیوتن، تغییر شکل نوک ابزار کنترل شده در 5 میکرومتر، پردازش دسته ای 600 قطعه به طور مداوم، تحمل ابعادی پایدار 0.008 ± میلی متر.
